Echangeurs à plaques soudées

Haute performance pour les échangeurs de chaleur : une puissance maximum échangée avec une perte de charge minimale, le tout dans un encombrement réduit, c’est ce que nous offrons à nos clients avec nos échangeurs à plaques brevetés.

Pour un même volume, ils offrent des performances quatre fois supérieures à celle d’un échangeur tubulaire. Notre conception permet une inspection aisée ainsi qu’un nettoyage mécanique sur les deux fluides. Pour les process à hautes températures (jusqu’à 1000°C), nous proposons des échangeurs à plaques spécifiques et des colonnes de quench.

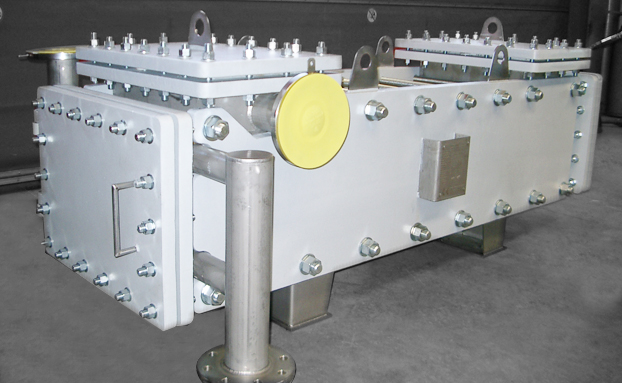

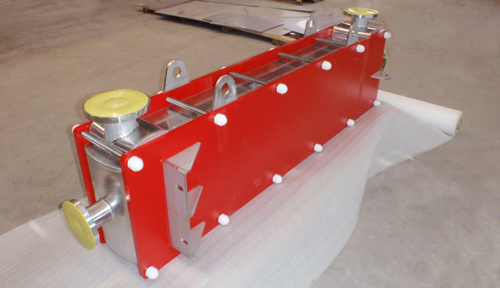

Echangeur à plaque soudées Ziemex : l’efficacité des échangeurs à plaques alliée à la robustesse des échangeurs tubulaires.
Les échangeurs à plaques soudées offrent des performances thermiques très supérieures aux échangeurs tubulaires classiques dans un encombrement réduit.
Nos échangeurs peuvent être visitables et nettoyables à l’aide d’une buse de nettoyage spécialement développée.

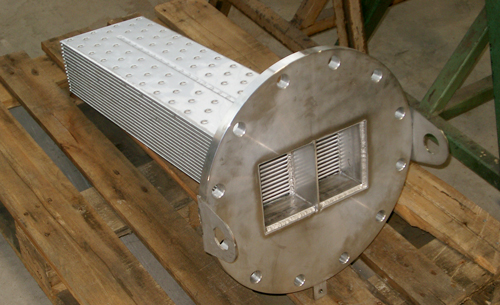

La mise en place du faisceau dans une calandre cylindrique permet également de s’affranchir des problèmes de dilatation thermique différentielle.

Performances : 4 fois plus performants qu’un échangeur classique.

Faible rétention du produit : la quantité de liquide à l’intérieur de l’échangeur est réduite, pour augmenter la sécurité du process, mais aussi diminuer l’inertie thermique.

Inspection : les deux côtés de l’échangeur peuvent être visitables et nettoyages chimiquement et/ou mécaniquement.

Adaptabilité : nous calculons et concevons nos échangeurs en fonction de vos besoins et vos contraintes.
Nous offrons la possibilité d’implantation en lieu et place d’un échangeur existant, sans modification des tuyauteries.

Matériaux : Tous les Inox, mais aussi tous les alliages de Nickel, Inconel®, Hastelloy®, les duplex, le titane etc…

Surfaces : de 0,2m² à 6000m²

Températures : de -200°C à +700°C

Pressions : -1 à +50 barg

Application : en fonction des designs et des finitions retenues – chimie, pharmacie, alimentaire, pétrochimie.
Pour condensation, évaporation, chauffage, refroidissement, échange thermique.

Design compact : la compacité de nos appareils Z-Compact® permet une installation directe dans la tête de la colonne.
Le gain de volume et de poids permet de réduire significativement les contraintes mécaniques sur la colonne, et donc son coût.

Garantie de performance : Ziemex garantie le design thermique, hydraulique et mécanique de ses appareils.

Télécharger la fiche « Échangeurs Zcompact »
